产品简介
S5700系列三层汇聚交换机（以下简称S5700），是北京仰联信通技术有限公司（以下简称仰联）为满足下一代IP城域网、大型园区网、企业网推出的新一代汇聚万兆交换机。
采用业界先进的硬件架构，搭载仰联自主知识产权的操作系统，在提供高性能的L2/L3/L4线速交换服务基础上，进一步融合了IPv6、MPLS VPN、网络安全、等多种网络业务，结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络长时间的不间断通信能力。

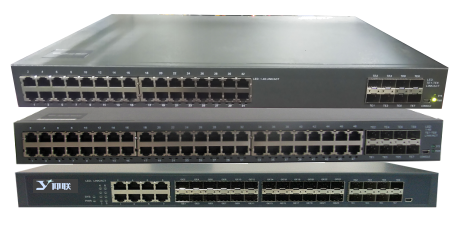

S5700系列有S5740、S5756、S5756F、S5756M共四款产品，支持高达48个千兆+8个万兆端口，能够满足不同规模网络对设备的端口密度及性能要求。
产品特性
技术亮点
产品规格
S5700系列三层汇聚交换机（以下简称S5700），是北京仰联信通技术有限公司（以下简称仰联）为满足下一代IP城域网、大型园区网、企业网推出的新一代汇聚万兆交换机。
采用业界先进的硬件架构，搭载仰联自主知识产权的操作系统，在提供高性能的L2/L3/L4线速交换服务基础上，进一步融合了IPv6、MPLS VPN、网络安全、等多种网络业务，结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络长时间的不间断通信能力。
S5700系列有S5740、S5756、S5756F、S5756M共四款产品，支持高达48个千兆+8个万兆端口，能够满足不同规模网络对设备的端口密度及性能要求。
产品特性
技术亮点
- 高达320Gbps的交换容量
- 灵活可扩展的万兆端口上联模块化设计
- 绿色节能低功耗设计
- 支持二层（L2）/三层（L3）/MPLS交换
- 业务感知架构
- 集成高级城域以太网特性
- 实现48个千兆+8个万兆的业界高端口密度，搭载高性能的ASIC交换芯片，可满足各种复杂场景的应用需求
- 可支持64K MAC，64K路由表项
- 虚拟化集群交换技术，可以将多台物理设备虚拟化为逻辑上的一台设备，其虚拟系统的性能、可靠性、及管理相比于独立的物理设备具有无与伦比的优越性
- 高可靠性：基于先进的分布式处理技术，通过高效的跨物理设备链路聚合功能，实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离，提供不间断的三层路由转发，避免了单点故障所造成的业务中断，极大地提高了虚拟系统的可靠性
- 性能翻倍：虚拟化系统可以充分利用物理设备间的每一条链路，避免传统组网模型生成树协议对链路的阻塞，物尽其用，性能翻倍，大程度保护原有链路投资 易管理：整个虚拟系统实现单一IP统一管理，实际物理设备对用户透明，简化了对网络设备和网络拓扑的管理，大大提高了网络运营效率，从而有效降低运营维护成本
- 支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性
- 满足城域以太网业务提取和管理的数据结构
- 支持灵活分层的业务ID转发
- 支持基于以太网OAM服务
- 支持高达2K个队列
- 支持基于二层到四层的复杂流分类
- 在进口与出口方向，同时支持基于流和端口的流量监管策略
- 支持队列调度（WDRR，SP+WRR）和拥塞管理（Tail Drop/ WRED）
- 支持基于端口和MAC地址的802.1x认证
- 支持标准、扩展的ACL
- MAC地址绑定、端口隔离、私有VLAN技术、MAC地址安全和过滤
- 支持DoS 攻击防护和CPU 流量保护
产品规格
| 项目 | S5740 | S5756 | S5756F | S5756M |
| 整机交换容量 | 320Gbps | 320Gbps | 320Gbps | 320Gbps |
| L2/L3线速转发 | 支持 | 支持 | 支持 | 支持 |
| 整机包转发率(L2/L3) | 168Mpps | 192Mpps | 192Mpps | 192Mpps |
| 业务端口描述 | 32千兆电+8万兆SFP+ (或聚合为2个QSFP+) |
48千兆电+8万兆SFP+ （或聚合为2个QSFP+) |
48千兆光+4复用千兆电+8万兆SFP+ （或聚合为2个QSFP+) |
24千兆电+24千兆光+8万兆SFP+ （或聚合为2个QSFP+) |
| 接口缓存 | ≥4M | ≥4M | ≥4M | ≥4M |
| 电源 | AC：100V-240V，50Hz/60Hz ±10% | |||
| DC：-36V~-72V | ||||
| 可选双电源，1+1备份 | ||||
| 风扇 | 风扇冗余设计，1+1备份 | |||
| 前后风道大面积散热 | ||||
| 环境要求 | 工作温/湿度：-5℃-55℃，10%-90%无凝露 | |||
| 存储温/湿度：-20℃-70℃；5%-95%无凝露 | ||||
| MAC交换功能 | 支持静态配置和动态学习MAC地址 | |||
| 支持查看和清除MAC地址 | ||||
| MAC地址老化时间可配置 | ||||
| 支持MAC地址学习数量限制 | ||||
| 支持MAC地址过滤功能 | ||||
| 支持黑洞MAC表项 | ||||
| VLAN | 支持4K VLAN表项 | |||
| 支持GVRP | ||||
| 支持1：1和N：1 VLAN Mapping、Port Mapping | ||||
| 支持基于流的镜像和远程端口镜像 | ||||
| 支持基本QinQ功能 | ||||
| 支持灵活QinQ功能 | ||||
| 支持Private VLAN（等同于Mux VLAN）, Super Vlan | ||||
| STP | 支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） | |||
| 支持BPDU保护、根保护、环路保护 | ||||
| 组播 | 支持IGMP v1/v2/v3，IGMP Proxy | |||
| 支持IGMP Snooping v1/v2/v3 | ||||
| 支持IGMP Fast Leave | ||||
| 支持组播组策略及组播组数量限制 | ||||
| 支持组播流量跨VLAN复制 | ||||
| 支持PIM-DM、PIM-SM、PIM-SSM | ||||
| IPv4 | 支持静态路由、RIP v1/v2、OSPF、BGP、ISIS | |||
| DHCP Server、Relay和snooping | ||||
| 支持策略路由 | ||||
| 支持等价路由实现负载均衡 | ||||
| 支持BFD for OSPF、BGP、ISIS和静态路由 | ||||
| IPv6 | 支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet | |||
| 支持IPv6邻居发现 | ||||
| 支持Path MTU发现 | ||||
| 支持MLD v1/v2 | ||||
| 支持MLD Snooping | ||||
| 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ | ||||
| 支持手工隧道、ISATAP隧道、6to4隧道 | ||||
| MCE | 支持MCE功能 | |||
| MPLS VPN | 支持LDP协议 | |||
| 支持MCE | ||||
| 支持MPLS VPN的P/PE功能要求 | ||||
| 支持MPLS TE | ||||
| 支持MPLS OAM | ||||
| QoS | 支持基于L2/L3/L4协议头各字段的流量分类 | |||
| 双向ACL、8队列 | ||||
| 支持CAR流量限制 | ||||
| 支持双向端口线速、双向流线速，线速粒度8K | ||||
| 支持802.1P/DSCP优先级重新标记 | ||||
| 支持SP、WRR、DWRR、SP+WRR、SP+DWRR等队列调度方式 | ||||
| 支持Tail-Drop、WRED等拥塞避免机制 | ||||
| 支持流量监管与流量整形 | ||||
| 安全特性 | 支持基于L2/L3/L4的双向ACL流识别与过滤安全机制 | |||
| 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 | ||||
| 支持对组播、广播、未知单播报文的抑制功能 | ||||
| 支持端口隔离 | ||||
| 支持端口安全、IP+MAC+端口绑定 | ||||
| 支持DHCP Snooping、DHCP Option 82 | ||||
| 支持IEEE 802.1x认证 | ||||
| 支持Radius、Tacacs+认证 | ||||
| 支持uRPF | ||||
| 支持命令行分级保护 | ||||
| 可靠性 | 可选支持电源1+1备份 | |||
| 支持静态/LACP方式链路聚合，支持跨业务卡的链路聚合， | ||||
| 支持端口聚合，128个 | ||||
| 支持EAPS环网保护 | ||||
| 支持VRRP | ||||
| 支持GR for OSPF、BGP | ||||
| 支持BFD for OSPF、BGP | ||||
| 支持ISSU业务不中断系统升级 | ||||
| 管理与维护 | 支持Console、Telnet、SSH 2.0 | |||
| 独立带外管理口 | ||||
| 支持基于浏览器WEB方式管理 | ||||
| 支持SNMP v1/v2/v3 | ||||
| 支持虚拟化，对大可支持12台 | ||||
| 支持TFTP方式的文件上传、下载管理 | ||||
| 支持RMON事件历史记录 | ||||
| 支持sFLOW、netstream等流量统计分析 | ||||
| 绿色节能 | 支持IEEE 802.3az绿色能效以太网 | |||
